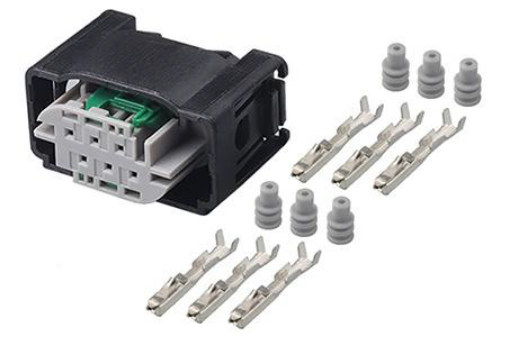

Boschin elektronisen kaasun pistoke

Sopii Boschin kaasuläppärungoille 68, 74 ja 82 mm

Pin 1 A - Moottori - (DBW-moottorin maadoitus)
Nasta 2 B - Pot - (TPS-maa)
Jalka 3 C - Pot + (TPS plus)
Jalka 4 D - Moottori + (DBW-moottori plus)
Pin 5 E - Pot 2 (TPS AV2)
Pin 6 F - Pot 1 (TPS AV1)

Maxxecu-yhteys:

Pin 1 A - Moottori - (maa)
Nasta 2 B - Pot - (maa)
Pin 3 C - Pot + (+5v)
Pin 4 D - Moottori + (+12v)
Pin 5 E - Pot 2 (AIN x)
Pin 6 F - Pot 1 (AIN x)

Kuvassa esimerkki kaksinkertaisesta e-venttiilikotelosta e-kaasulla. Jos käytetään vain yhtä kaasuläpän runkoa, käytä vain e-throttle 1 -päätä ja e-throttle 1 -varaosaa.
